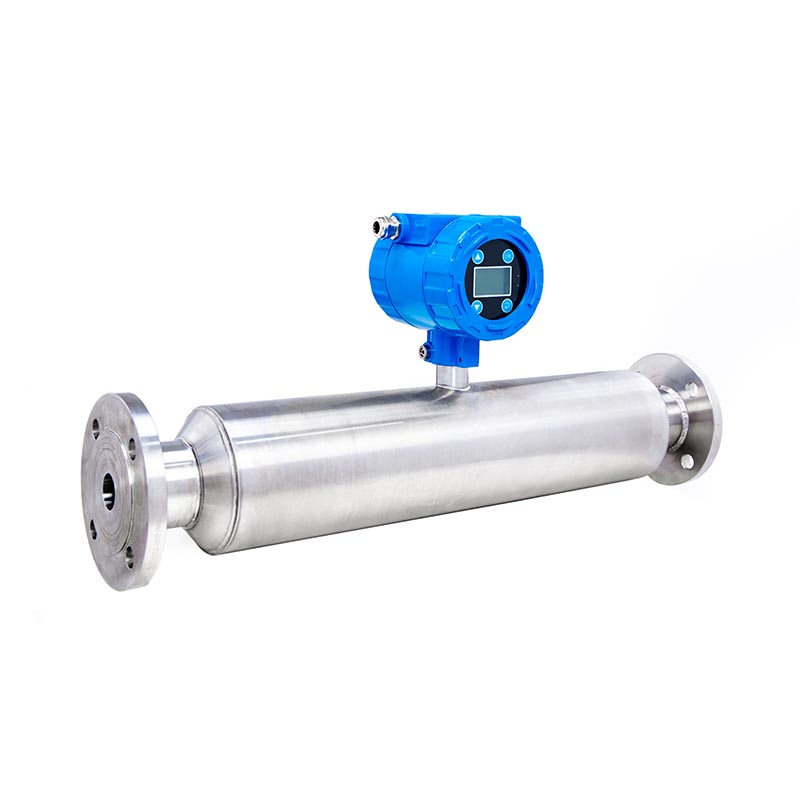

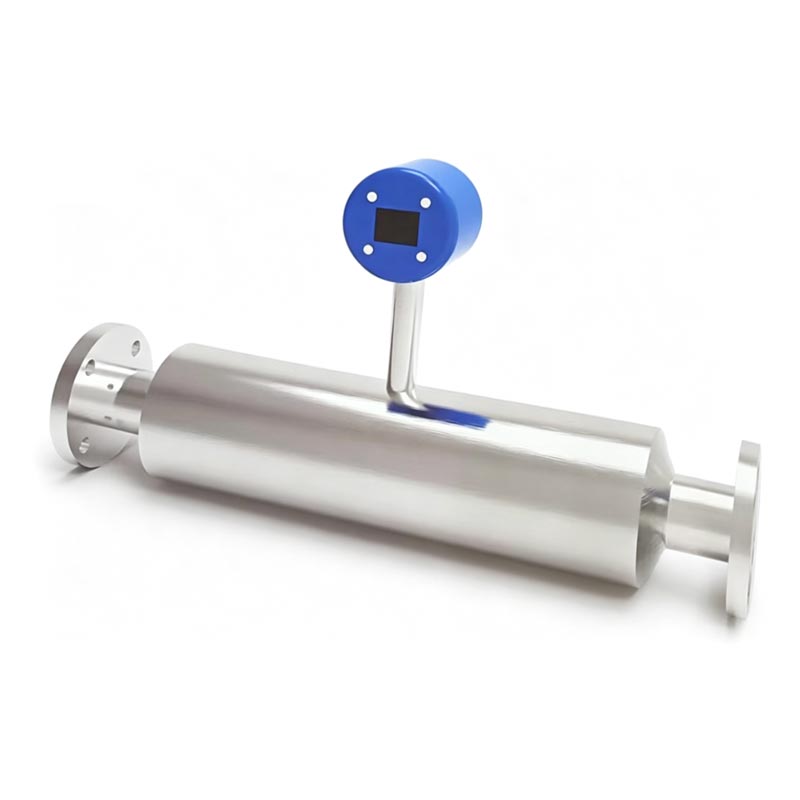

Antiblokeringsflangemonteret mørtelkoncentrationsmåler til miljøgylletransportsystem

SINOU er en professionel producent af miljøinstrumenter, der leverer tilpasset anti-blok flangemonteret mørtel Koncentrationsmåler til miljøgylletransportsystem til kommunal miljøbeskyttelse, solid konstruktion affalds- og spildevandsbehandlingsklienter.

Designet til mellem-lav koncentration mørtel og kompositslam med sandkorn, dens unikke udvidede antiblokhulrum undgår blokering af sandaflejringer; våde dele anvender fortykket 304 rustfrit stål, tilpasset foret PU-mulighed til slibende kornholdig gylle.

Udstyret med on-site digitalt display og dobbelt signal output, det forbinder gylletilførselskontrolskab for at justere pumpeflow og additivdosering automatisk for at optimere hele rørledning, der overfører driftsomkostninger.

Produktdetaljer

1. Måling af rørlegemedetaljer

(1) Adopter fuldsvejsede integreret rørformet struktur uden indre døde hjørner og udragende forhindringer inde i flow kanal, fundamentalt undgå gyllesedimentering, krystalskalering og medium blokering, løs industrien perfekt smertepunkter ved luftinklusion og krystallisation for højviskositetsvæske.

(2) To slags indre røroverfladebehandling valgfri: standard tegningsfinish og højkvalitets spejlpolering afslutte. Spejlpoleret indervæg reducerer kraftigt vedhæftning af pigment, krystal og fine faste partikler, forlænger effektivt den regelmæssige rengøringscyklus og reducerer vedligeholdelsesnedetiden.

(3) Integreret smedet flangeforbindelse i begge rørender, matcher standard industrielle rørledningsflangespecifikationer, muliggør direkte inline-installation på original transportrørledning uden ekstra bypass-rørledningsrekonstruktion, lavere projekttransformationsomkostninger.

(4) Streng hydraulisk tryktest før levering: hvert færdigt rørlegeme testes under 1,5 gange af nominel maksimalt arbejdstryk for at eliminere lækage skjult fare. Standardversionens maksimale arbejdstryk når 2MPa, højtryks tilpasset version understøtter 100bar (1450psi).

2. Øverste transmitter- og displaymoduldetaljer

(1) Integreret digital senderenhed installeret på toppen af målerøret, hel maskinbeskyttelsesklasse når IP65, god støvtæt og vandtæt ydeevne til fugtigt, støvet udendørs værkstedsmiljø.

(2) To husmateriale muligheder for sender: standard støbt aluminiumslegering skal til generel arbejdstilstand; skræddersyet skal af rustfrit stål eller plastik til stærk ætsende flygtig gasværksted for at modstå kemisk gas erosion.

(3) Indbygget uafhængigt IoT-skymodul inde i senderchippen: lokal realtids digital visning af tæthed/koncentrationsværdi på LCD-skærm; gemmer automatisk fulde historiske testdata på cloud platform, brugere kan tjekke historisk trend og eksportere segmenterede detektionsdata til produktionsanalyse når som helst via netværk.

(4) Valgfri eksplosionssikker tilpasset senderstruktur, i overensstemmelse med international eksplosionssikker standard, tilgængelig for brændbare og eksplosive kemikalier, minebearbejdningsværksted.

3. Interne præcisionsfølende kernedetaljer

(1) Integreret sensorkomponent med høj præcision er helt nedsænket i middelstrømsvej, prækalibreret med temperaturkompensationsprogram under produktion, temperaturpåvirkning kontrolleres inden for ±0,0001g/cc pr. ℃, stabil målenøjagtighed, når medium temperatur varierer fra -50 ℃ til +150 ℃.

(2) Optimeret trykkompensationsalgoritme efter fabrikskalibrering, trykkets indflydelse på måleresultatet kan ignoreres, garanterer stabil aflæsning under svingende rørledningstryk.

(3) Fuldt digitalt signalopsamlingsdesign, analogt signal konverteres til nøjagtige digitale koncentrationsdata inde i kernechip, understøtter direkte signaludgang til PLC og DCS kontrolsystem for at realisere automatisk dosering og produktionskontrol i lukket kredsløb.

4. Befugtede dele Materialeklassificeringsdetaljer

(1) Befugtet komponent af standardtype: SUS316 rustfrit stål, velegnet til neutral gylle, svag syre og alkali spildevand, almindelig mineralmasse og mørtelmedium med lav korrosion.

(2) Anti-korrosions tilpasset type fugtet komponent: Hastelloy C22 eller Titanium legering materiale, specielt udviklet til stærk syre, stærk alkali, højt kloridindhold og stærkt ætsende farveaffaldsvæske, effektivt modstå kemikalier korrosion og forlænge levetiden under barske medium miljøer.

5. Kernepræcision & rækkevidde tekniske detaljer

(1)Målepræcision når ±0,001g/cc (±1,0kg/m³), gentagelighed op til ±0,0001g/cc (±1,0kg/m³), fangst lillebitte koncentrationsændring nøjagtigt under kontinuerlig rørledningsovervågning.

(2) Bredt måleområde dækker 0~3g/cc (0~3000kg/m³ / 0~187.41lb/ft³), anvendelig til rent vand, lav koncentration slam, mellemmørtel og tung mineralmasse med høj densitet fra forskellige industrier.

6. Detaljer om elektrisk og omgivende tilpasning

(1) Standard strømforsyning: 380V industriel strømindgang, svarer bredt til min strømfordelingsstandard, miljøbeskyttelse og kemiske indenlandske og oversøiske produktionssted.

(2) Den omgivende arbejdstemperatur varierer fra -40 ℃ til +85 ℃ (-40~+185 ℉), tilpasse den kolde nordlige udendørs fabrik og højtemperatur tropisk produktionsværkstedsmiljø.

7. Yderligere praktiske strukturelle fordele

(1) Optimeret strømlinet strømningskanaldesign reducerer væsketurbulensinterferens forårsaget af strømmende gylle i høj grad forbedre stabiliteten ved måling af medium med medbragte små bobler og fine fiberurenheder.

(2) Kompakt overordnet layout med lave installationsomkostninger, ingen kompliceret hjælpestøtteramme påkrævet under marken installation, spar byggearbejde og omkostninger til tilbehør.

FAQ

1. Installationsrelaterede spørgsmål

● Q1: Hvor er den bedste installationsposition for koncentrationsmåleren?

A: Installer på en vandret lige rørsektion med stabil væskestrøm; undgå pumpeudløb, rørknæ og pludselige ekspansionsrørledning, som vil forårsage alvorlig turbulens og luftindfangning, hvilket påvirker målepræcisionen. Hold ved mindst 5 gange rørdiameter lige sektion før og efter instrumentet.

● Q2: Kan det installeres lodret på lodret rørledning?

A: Anbefales ikke. Lodret installation fører let til solid sætning og luftakkumulering inde i måling rør, der forårsager datadrift; lodret rørledning er kun acceptabel, når mediet strømmer opad konstant ved stabilt flowhastighed.

2. Målenøjagtighed og medium tilpasning

● Q3: Vil luftbobler eller medium krystallisation påvirke måledata?

A: Vores eksklusive fuldborede anti-krystallisation rørformede struktur plus indbygget anti-boble algoritme kan eliminere mest luft inklusion og krystallisation interferens, løser industrien fælles vanskeligheder med høj viskositet måling af krystalliseret væske; spejlpoleret indvendigt rør reducerer yderligere krystalvedhæftning.

● Q4: Hvad er det gældende medium pH-område for forskellige fugtede materialer?

SUS316L version: pH 5 ~ 11 for svag syre og svag alkali gylle; Hastelloy C22 / Titanium version: pH 1 ~ 14, egnet til stærk syre, stærk alkali og højt klorid ætsende spildevand.

● Q5: Hvor meget præcisionsudsving vil temperaturændringer medføre?

A: Forkalibreret temperaturkompensation, kun ±0,0001g/cc fejl pr. ℃ temperaturændring, medium temperatur fra -50 ℃ til +150 ℃ vil ikke forårsage tydeligt tab af nøjagtighed.

3. Valg af parameter og område

● Q6: Min gylletæthed er omkring 2,2 g/cc, kan denne måler fungere normalt?

A: Standard måleområde er 0 ~ 3g/cc, dækker fuldt ud din arbejdstilstand; tilpasset sortiment er tilgængeligt for overgrænse speciel tung gylle.

● Q7: Hvad er det maksimale rørledningstryk, som måleren kan bære?

Standardtype: Max arbejdstryk 2MPa; Højtryks tilpasset type: 100bar (1450psi). Alle produkter består 1.5 gange nominel tryk hydraulisk test før levering.

4. IoT og signaludgang

● Q8: Understøtter måleren fjernkontrol af data?

A: Ja, indbygget standard IoT-modul, upload realtidsdata og historiske data til cloud-platformen; brugere kan tjekke data trend online og eksporter segmenterede testrapporter til produktionsanalyse.

● Q9: Hvilken slags kontrolsignaler kan instrumentet udsende?

A: Digitalt indbygget design kan forbindes til PLC/DCS-system til automatisk dosering og lukket sløjfe proceskontrol.

5. Vedligeholdelse og daglig brug

● Q10: Hvor ofte skal vi rense målerøret?

A: For almindelig mineralopslæmning: rengør hver 7. ~ 15. dag; højviskositet let-krystallisationsmedium med spejl poleringsmulighed kan forlænge rengøringscyklussen til 25~35 dage.

● Q11: Er regelmæssig kalibrering påkrævet?

A: Anbefal kalibrering af manuel prøvetagningslaboratoriesammenligning én gang om måneden for at garantere langsigtet stabil præcision.

6. Certificering og tilpasning

● Q12: Har dine produkter CE- og ISO-certifikater?

A: Alle vores anti-blok flangemonterede mørtelkoncentrationsmålere til miljøgylletransportsystem er CE certificeret og fremstillet under ISO kvalitetsstyringssystem; komplette certificeringsdokumenter kan stilles til rådighed toldbehandling og projektbud.

● Q13: Kan jeg tilpasse eksplosionssikker type eller speciel rørstørrelse?

A: Ja, eksplosionssikker struktur, forskellig kaliber, specielt materiale og tilpasset trykkvalitet er alle acceptabel i henhold til kundernes arbejdstilstand.

7. Eftersalg & garanti

● Q14: Hvad er din garantipolitik?

A: 1 års fuld maskingaranti, gratis udskiftning af reservedele for kvalitetsfejl forårsaget af produktion inden for garanti; livslang teknisk rådgivning og kostpris reservedele levering efter garantiens udløb.

Driftsforholdsregler

1. Installationskrav

Installer instrumentet på vandret lige rørledning; hold tilstrækkelig lige rørlængde før og efter meter. Undgå installation ved pumpeudtag, knæ og turbulente flowsektioner for at forhindre ustabile detekteringsdata. Rengør rørledningens indre grus, diverse og store massive blokke før montering.

2. Ibrugtagningsregler

Fuldfør vand nul kalibrering efter installation. Indstil øvre og nedre koncentrationsgrænseparametre, der matcher mørtelejendom på stedet for at realisere automatisk sammenkobling med leveringspumpe og doseringsudstyr.

3. Normal løbestyring

Forbyd langvarig tomrørdrift uden medium, hvilket kan beskadige stemmegaffelsonden og forårsage unormal aflæsninger. Undgå en pludselig kraftig stigning i rørledningens flowtryk under kontinuerlig produktion. Tjek realtidsvisning og PLC-feedbackdata pr. skift.

4. Periodisk vedligeholdelse

Rens silt, sand og limet mørtel på gaffeloverfladen hver 15. ~ 20. dag. Udfør prøvetagningssammenligning og instrument kalibrering månedligt for at sikre målenøjagtighed. Efterse jævnligt flangetætning og tilslutningskablers integritet.

5. Beskyttelse af særlige arbejdsforhold

For sandrig mørtel med høj slidstyrke skal du regelmæssigt kontrollere slidtilstanden på PU-foringen. Udendørs installeret styreboks skal beskyttes mod langvarig regn iblødsætning; Åbn aldrig den elektriske skal af eksplosionssikker model under miljø med brandfarlige gasser.

6. Langsigtet nedlukningsbehandling

Hvis udstyret holder op med at køre i løbet af 20 dage, rengøres resterende mørtel fuldstændigt inde i målehulrummet, tør tuningen gaffelkomponent og forsegl begge ender af rørledningen til opbevaring.

Hvorfor vælge os

1. Professionelt målrettet design til miljømørtel & slam

Udviklet udelukkende til sandholdig byggemørtel og kommunalt miljøslam, unik stor åben anti-blok hulrum løser effektivt probetilstopning forårsaget af sediment og grus, en almindelig defekt ved almindelig tuning gaffelkoncentrationsmålere.

2. Fleksible materialemuligheder til forskellige slidforhold

Standard fortykket SUS304 til almindelig gylle; valgfri PU slidbestandig foring til højsandslibende medium, forlænge levetiden naturligvis under barske transportforhold.

3. Fuldfør certificering for global projekteksport

Alle produkter består CE- og ISO-certificering, komplette certificeringspapirer tilgængelige for oversøiske udbud, told godkendelse og tredjepartsinspektion.

4. Streng fabrikssimuleringstest før levering

Hver enhed gennemgår 36-timers kontinuerlig test med selvforberedt sandmørtel for at verificere anti-blokeringsydelse og måling af præcision, hvilket i høj grad reducerer fejlfrekvensen for fejlsøgning på stedet.

5. Praktisk installation og god kompatibilitet

Vedtager almindelig standard flangestørrelse for miljørørledning, der matcher de fleste eksisterende transportrør med nr kompliceret rørledningstransformation og lavere renoveringsomkostninger.

6. Tilpasset service til forskellige arbejdsforhold

Understøtte tilpasning af måleområde, flangekaliber, signaludgang og eksplosionssikker konfiguration iht til faktiske anlægsgylleparametre.

Emballage & forsendelse

1. Denne antiblokeringsflangemonterede mørtelkoncentrationsmåler til miljøgylletransportsystem er leveret af bar pakning som standard konfiguration uden ydre trækasse. Hele målelegemet er fastgjort med anti-rust olie på flange og metaloverflade for at undgå rust under langdistance sø- eller landtransport.

2. Den præcise stemmegaffelfølersonde er individuelt pakket ind med tykt stødsikkert skum og vandtæt PE-film for at forhindre kollisionsskader, ridser og fugterosion under transport.

3. Den øverste digitale senderenhed er pakket separat med skumpude og forseglet plastikpose, fastgjort på udstyr overflade med bindebånd for at undgå at falde af og vibrationssvigt under på- og aflæsning.

4. Alt påsat tilbehør, inklusive tætningspakninger, installationsbolte og ledningsfittings, samles i uafhængige små vandtætte plastikposer og bundet på hovedudstyret.

5. Betjeningsmanualer, CE- og ISO-certificeringskopier, fabriksinspektionsrapporter er forseglet i dedikerede vandtæt dokumentpose og fastgjort sammen med instrumentet til kundernes toldbehandling og brug på stedet.

6. Under læsning adskilles flere instrumenter af antikollisionsgummistrimler og fastgjort med stål bælte inde i container- eller lastbilrummet for at forhindre forskydning, stød og slid i ujævn transport.

7. Ved langdistanceforsendelse til havet placeres et ekstra fugttæt tørremiddel ved siden af udstyret for at klare høje fugt inde i forsendelsesbeholderen og forhindre metalkorrosion.

Før og efter installation Effekt sammenligning

1. Kontrol af blokering af rørledninger

● Før: Sand- og mørtelsediment blokerer hyppigt transportrørledninger, hvilket kræver 2-3 gange nedlukningsrensning pr. uge, spilder masser af produktionstid og arbejdsomkostninger.

● Efter: Koncentrationsovervågning i realtid justerer automatisk pumpehastigheden for at undgå tilførsel af for tyk mørtel, rørledningsblokeringsraten falder med mere end 75%, regelmæssig nedlukningsrengøringsfrekvens er stærkt reduceret.

2. Mørtelkvalitetsstabilitet

● Før: Ustabil gyllekoncentration fører til inkonsekvent færdig mørtelandel, for meget vand eller sand forårsager ukvalificerede produkter og råvarespild.

● Efter: Automatisk vandtilskud styret af koncentrationsdata holder mørtelkoncentrationen stabil indeni påkrævet rækkevidde, produktkvalificeringshastigheden forbedres tydeligvis, og råvareforbruget spares.

3. Omkostninger til kemikalie- og vandforbrug

● Før: Manuel blinddosering af vand og tilsætningsstoffer fører til overfodring, hvilket medfører stort unødvendigt forbrug af vand og hjælpestoffer.

● Efter: Automatisk dosering med lukket sløjfe baseret på reel koncentration reducerer omkostningerne til vand og tilsætningsstoffer med 15%~25%.

4. Arbejdsinput på stedet

● Før: Arbejdere har brug for regelmæssig manuel prøveudtagning og laboratorietestning hvert skift for at bedømme gylletæthed, optager ekstra mandskab.

● Efter: Kontinuerlig onlinedetektion annullerer dagligt manuel prøvetagningsarbejde og reducerer relaterede arbejdsomkostninger.

5. Efterfølgende omkostninger til bortskaffelse af slam

● Før: Uregelmæssig koncentration fører til ujævn slamafvandingseffekt, slam med høj fugtighed øges udgifter til transport og losseplads.

● Efter: Stabil fodring optimerer opfølgende afvandingsbehandling, slamfugtighed kontrolleres støt, slam den samlede mængde reduceres og de samlede bortskaffelsesomkostninger falder.

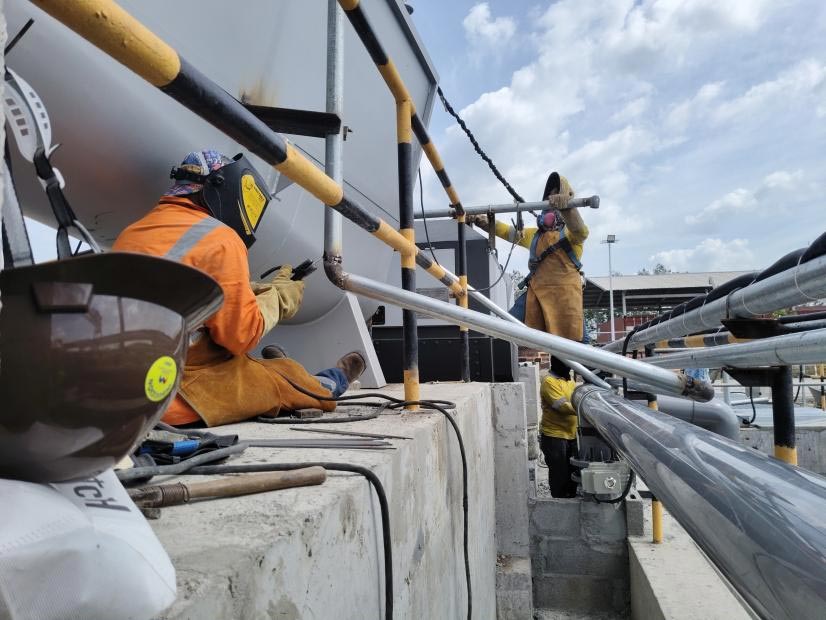

Projektreferencesag | Xiamen CCCC Third Harbour Engineering Liudianwu Base

1. Projektoversigt

Dette miljøgylletransporterende og fast-væske-separationsstøtteprojekt er bygget til CCCC Third Harbor Engineering (Xiamen) Liudianwu Construction Base, der samarbejder med Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Vores anti-blokflangemonterede mørtelkoncentrationsmålere er installeret på mørtelen på stedet og rørledningssystem til uddybningsslam. Instrumenterne realiserer online-overvågning i realtid af byggegylle densitet for at understøtte automatisk rørledningstilførselskontrol til bortskaffelse af slam fra fundamentet.

2. Ansøgningsbaggrund

Basen producerer massiv sandholdig byggemørtel og opgravet siltgylle under havnebyggeriet. I tidlig drift, ustabil manuel fodring udløste ofte hyppige rørledningsblokeringer, for stort vandforbrug og inkonsekvent færdig mørtelkvalitet, hvilket medfører høje arbejds- og vedligeholdelsesomkostninger. Efter installation af vores inline koncentrationsmålere, realiserer hele transportsystemet lukket sløjfe automatisk regulering.

3. On-site matchende løsning og udstyrskonfiguration

1. Installer vores anti-blok flangemonterede mørtelkoncentrationsmåler til miljøgylletransportsystem på hoved gylletransporterende rørledninger til kontinuerligt at detektere faststofindhold af grynet mørtel.

2. Koncentrationssignal forbinder variabel frekvens fødepumpe og automatisk vanddoseringsudstyr; systemet justerer automatisk foderflow og supplerende vandmængde i henhold til realtidsdata for tæthed.

3. Samarbejd med blandetankomrører på stedet og efterfølgende slamafvandingsudstyr for at danne et komplet sæt intelligent gyllebehandlingssystem.

4. Faktiske projektkørende fordele

● Reducer tilstopning af rørledninger: Automatisk koncentrationskontrol reducerer frekvensen af rørledningsblokering med over 70 %, annuller hyppig fuldrørslukningsrengøring.

● Spar råmaterialeomkostninger: Stabil mørtelandel reducerer vand- og additivaffald med 18%~23%.

● Skær manuelt arbejde: Eliminer daglig gentagne manuel prøveudtagning og laboratorietæthedstestning, sparer på stedet test af arbejdskraftinput.

● Stabil færdigvarekvalitet: Mørtelkoncentrationen holder sig støt inden for designtoleranceområdet og forbedres konstruktionsråvareudbytte og projektfremdriftseffektivitet.
