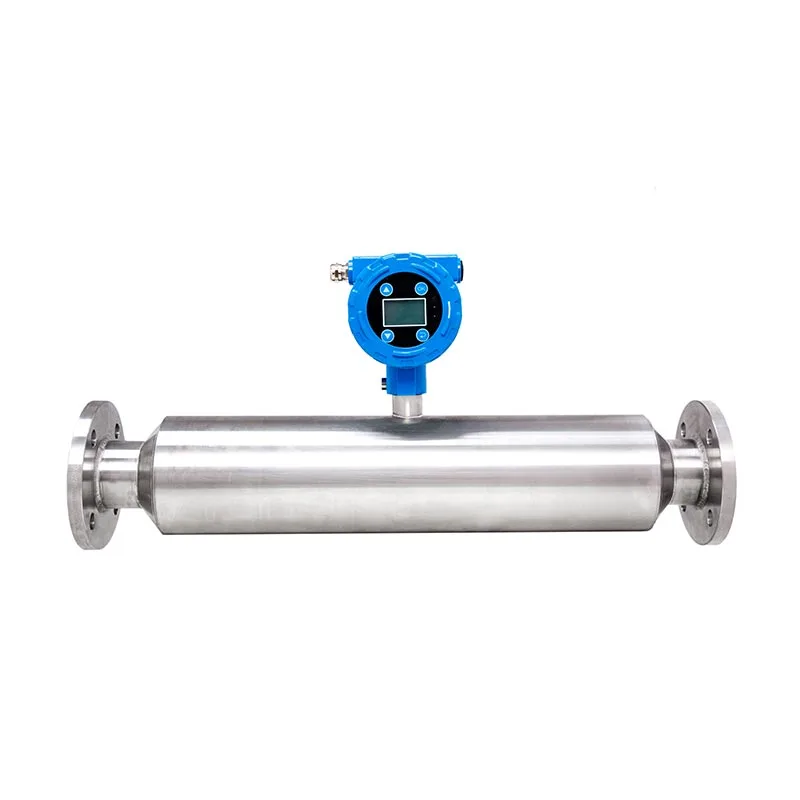

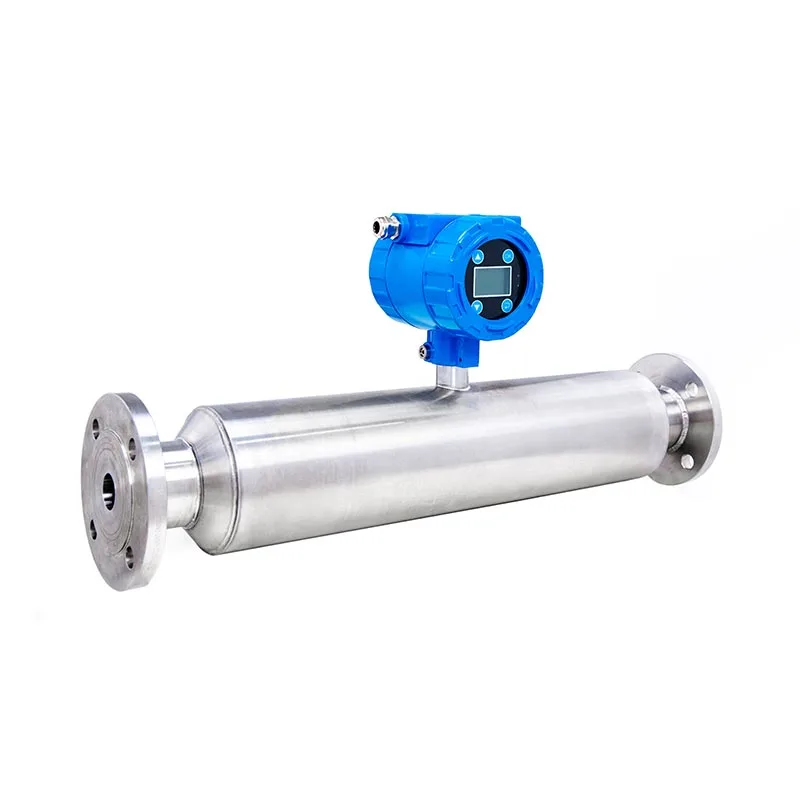

Rustfrit stål inline rørformet gyllekoncentrationsmåler til filterpresse, der understøtter rørledningssystem

SINOU er en professionel producent med fokus på filterpresse matchende automatiske overvågningsinstrumenter tilpasset rustfrit stål inline rørformet slurry koncentrationsmåler til filterpresse Understøttende rørledningssystem til globale kunder inden for trykning, kemikalier, galvanisering og papirfremstilling. Designet som rørledning til direkte installation struktur for filterpressens indgående gyllerørledning, den er rettet mod højviskositet, ætsende farveslam og kemisk gylle funktioner ved udskrivning af spildevand.

Alle fugtede dele anvender SUS316L rustfrit stål med valgfri Hastelloy anti-korrosion tilpasning; real-time 4-20mA/RS485 signal output links filter presse automatisk styreskab til at justere foder flow og membranklemningstryk intelligent. Vi tilpasser rørdiameter, måleområde og eksplosionssikker kvalitet til byg fuldautomatisk lukket kredsløb afvandingssystem matchet med kemisk trykning og farvemembranfilterpresse.

Kerneproduktegenskaber

1. Fuldt rustfrit stål rørformet integreret struktur Alle rørlegeme og følerkomponenter af rustfrit stål Inline Rørformet gyllekoncentrationsmåler til filterpresseunderstøttende rørledningssystem vedtage SUS316L rustfrit stål, modstå syre-, alkali- og saltkorrosion af trykfarveopslæmning, undgå rustskader under langsigtet ætsende medium.

2. Ikke-nuklear ultralydsmåleteknologi Ingen radioaktiv kilde, sikker til værkstedsproduktion; anti-boble & anti-fiber interferens design, tilpas højfiber printslam og fin kemisk opslæmning, stabil måling selv med rørledninger medført luft.

3. Direkte flangerørledningsinstallation Inline rørformet design forbindes direkte på filterpressens føderør uden bypass-transformation, spar civil- og rørledningsmodifikationsomkostninger for eksisterende filterpresseværksted.

4. Automatisk kobling med filterpresse PLC Real-time koncentration signal output links filter presse kontrolsystem; når gyllekoncentrationen overstiger den indstillede tærskel, reducerer systemet automatisk fødepumpens hastighed eller forlænger membranen klemmetid for at stabilisere filterkagens fugtighed.

5. Selvrensende anti-adhæsion inderrør Poleret inderrør overflade forhindrer farvepigment og fin slam vedhæftning, reducere regelmæssig manuel rengøringsfrekvens.

6. Multipel signaludgang og intelligent display Lokal LCD-visning i realtid med koncentration + 4~20mA analog + valgfri RS485 Modbus-kommunikation, understøtter fjernindsamling af cloud-data og eksport af produktionsposter.

Teknisk parameterspecifikation

Arbejdsprincip

1. Kernemåleprincip

Koncentrationsmåleren vedtager avanceret ultralyds inline-detektionsprincip. Når gyllen strømmer gennem røret målelegeme af rustfrit stål inline rørformet gyllekoncentrationsmåler til filterpresseunderstøttende rørledning System, ultralydsbølger transmitterer gennem flydende medium. Instrumentet beregner fast indhold i realtid og gyllekoncentration ved at detektere lydhastighedsdæmpning forårsaget af suspenderede faste partikler inde i farvestof & kemisk opslæmning.

2. Signalkonvertering og dataoutput

Indbygget højpræcisionssensorchip konverterer indsamlede ultralydssignaler til digitale koncentrationsdata. Den enheden udsender standard 4-20mA eller RS485 digitale signaler og transmitterer koncentrationsværdi i realtid til den matchede PLC kabinet af kemisk trykning og farvning af membranfilterpresse.

3. Automatisk styring med lukket sløjfe med filterpressesystem

I henhold til forudindstillede øvre og nedre koncentrationstærskler justerer filterpressekontrolsystemet sig automatisk tilførselspumpefrekvens og tilførselsflow: reducer tilførselshastigheden, når gyllen er for tyk for at undgå filterpladelækage; øge fodervolumen, når gyllen er for tynd til at forbedre produktionseffektiviteten. Imens optimerer systemet membranklemningstid for at stabilisere den endelige filterkagefugtighed.

4. Anti-interferens hjælpedesignprincip

Spejlpoleret inderrør reducerer slamvedhæftning og boblevedhæftning. Indbygget algoritme eliminerer automatisk interferens fra mikroluftbobler og korte tekstilfibre indeholdt i trykslam for at garantere stabilitet målenøjagtighed.

5. Datavisning og fjernoverførsel

LCD-skærm på stedet viser øjeblikkelige koncentrationsdata direkte; valgfri upload af cloud-transmissionsmoduler historiske koncentrationsregistreringer, facilitering af produktionsdatastatistik og efterfølgende formeloptimering for slamafvanding.

Driftsforholdsregler

1. Tip til præinstallation og idriftsættelse

(1) Rens rørledningens indre affald, bomuldsfibre og faste klumper før installation for at undgå at blokere målingen rør.

(2) Fuldfør nulkalibrering med rent vand efter installation; indstille øvre/nedre koncentrationsgrænseparametre matchende lokalt slam til kontrol af filterpresseforbindelse.

(3) Installer måleren på vandret lige rørsektion; undgå albue, pumpeudløb og pludselig rørudvidelse position for at reducere turbulent flowinterferens.

2. Daglig Driftsledelse

(1) Kør ikke et tomt rør uden medium; afbryde strømmen, hvis rørledningen er drænet for at forhindre unormal datadrift.

(2) Hold et stabilt fødetryk, undgå en kraftig stigning i strømningshastigheden, som vil påvirke detektionsnøjagtigheden.

(3) Tjek realtidsvisning og PLC-feedbacksignal hvert skift; stop for inspektion, hvis data svinger unormalt.

3. Regler for regelmæssig vedligeholdelse

(1) Skyl inderrøret med rent vand efter daglig nedlukning for at fjerne vedhæftet pigment og tyktflydende slam.

(2) Foretag en manuel prøvetagningslaboratoriesammenligning hver 30. dag, genkalibrer instrumentet for at sikre måling præcision.

(3) Kontroller kabeltæthed og skalforsegling månedligt; udskift aldrende tætningsstykker rettidigt til ætsende værksted.

4. Særlig miljøbeskyttelse

(1) For stærk syre- og alkalifarve-slams arbejdstilstand, undgå direkte hældning af koncentrerede kemikalier på udstyrs krop.

(2)Udendørs installerede enheder holder kontrolboksen væk fra langvarig regn iblødsætning; eksplosionssikret version må ikke åbne elektriske huse i brandfarligt gasmiljø.

5. Langsigtet nedlukningshåndtering

Hvis driften afbrydes i løbet af 15 dage, renses det resterende slam fuldstændigt inde i røret, holde det indre hulrum tørt og forsegle rørledningen begge ender.

Tilpasning og produktionsproces

Trin 1: Kommunikation og teknisk parameterbekræftelse på stedet

Vores tekniske ingeniører indsamler fulde feltparametre fra kunder, der udstyrer kemisk tryk- og farvemembran Filterpresse, inklusive rørledningens nominelle diameter, gyllens pH-værdi, fiberindhold, arbejdstemperatur, rørledning tryk, faktisk koncentrationsudsvingsområde, PLC-koblingskrav og værkstedseksplosionssikker krav på Rustfrit stål inline rørformet gyllekoncentrationsmåler til filterpresse, der understøtter rørledningssystem. Bekræft fugtet materiale (SUS316L/Hastelloy/Titanium), måleområde, signaludgangstilstand (4-20mA/RS485), finish tilpasset teknisk ordning og formelt tilbud efter dataanalyse.

Trin 2: CFD-flowfeltsimulering + CAD-strukturoptimeringsdesign

R&D-team anvender CFD-væskesimuleringssoftware for at optimere indvendige rørs radian, ultralydssensorinstallation position og flowkanallayout af rustfrit stål inline rørformet gyllekoncentrationsmåler til filterpresse Understøtter rørledningssystem, eliminerer måleinterferens forårsaget af gylleturbulens, fibervikling og luft boble. Komplet formelle produktionstegninger, komponentstykliste og koblingsparameterark efter intern teknisk revision.

Trin 3: Råvareindkøb & indgående inspektion

Køb certificeret rustfrit stålrøremne, legeringsmateriale, ultralydssensormodul, industriel sender og elektronisk tilbehør til koncentrationsmåleren. Alle nedsænkede metalråmaterialer gennemgår syre-base nedsænkning anti-korrosions spot test; elektroniske komponenter fuldføre høj-lav temperatur aldring screening før opbevaring, afvise ukvalificeret råvare direkte.

Trin 4: CNC præcisionsbearbejdning og anti-korrosionsoverfladebehandling

1. Adopter CNC laserskæring, sømløs automatisk svejsning og præcisionsdrejning til rørformet hovedlegeme;

2. Standard SUS316L rør indvendig væg udfører spejl polering for anti-adhæsion; Hastelloy/Titanium tilpasset dele afslutter bejdsningspassivering for at forbedre syre- og alkalikorrosionsbestandigheden ved at tilpasse trykfarve-slam miljø;

3. Ydre beskyttelsesskal behandles ved trykstøbning + anti-korrosions maling sprøjtning.

Trin 5: Sensorsamling, kredsløbsledning og programforudindstilling

Professionelle arbejdere fikserer ultralydssensorer inde i det rørformede legeme efter monteringsspecifikation; samle sender, displaymodul og ledningsterminal. Forprogrammer koncentration øvre/nedre grænse, filterpressekobling outputparameter og anti-interferensalgoritme i henhold til kundens slamfunktion på værkstedet, finish internt kredsløbsfejlretning.

Trin 6: Simuleret udskrivningsslambelastning fabrikstest (Core QC Link)

Hver færdig koncentrationsmåler gennemgår 48 timers kontinuerlig simulationstest med selvfremstillet højfibersyre-alkalifarvevæske. Test måling præcision, anti-boble & anti-fiber interferens ydeevne, signal output stabilitet og linkage respons med filter tryk PLC; justere intern algoritme, hvis testdata overskrider toleranceområdet.

Trin 7: Omfattende kvalitetsinspektion af færdigt produkt

Efterse dimensionstolerance, beskyttelsesgrad (IP65/IP67/EX eksplosionssikker), tætningsevne og helhed maskinens arbejdsstatus; udstede fabriksinspektionsrapport med testdata før oplagring. 5 % stikprøver pr batch til genkontrol for at garantere batchkonsistens.

Trin 8: Eksportemballage og forsendelse mod fugt

Beklæd det indre rør og metaldele med anti-rustfedt, omslut kernekomponenter med vandtæt plastikfilm; pakke komplet sæt udstyr, reservepakninger, installationstegning og betjeningsvejledning i eksport krydsfinerkasse for at undgå havvandsfugtighed og kollisionsskader under langdistance søtransport til oversøiske filterpresseprojekter.

Trin 9: Installationsvejledning efter salg og idriftsættelse på stedet

Levere fjernvideoinstallationsvejledning og parameterkalibreringsservice; for bulkbestilling af fuldt sæt filter presse + koncentrationsmålerprojekt, arrangere professionelle teknikere til kundens trykke- og farveværksted til on-site installationsfejlfinding af rustfrit stål inline tubular slurry koncentrationsmåler til filterpresse Understøttende rørledningssystem, afslutte hele linjen lukket sløjfe-koblingstest med kemisk tryk- og indfarvningsmembran Filter Press og oplær operatører til daglig kalibrering og vedligeholdelse. Implementer 1 års fuld maskingaranti og livslang kostpris reservedele leveringsservice.

Produktsammenligning vs konkurrenter

Matchende understøttende udstyr

1. Core Matching Host: Kemisk trykning og farvning af membranfilterpresse

Koncentrationsmåleren er monteret direkte på filterpressens fødeledning, transmitterer gylle i realtid koncentrationssignal til filterpresse PLC kabinet. Filterpressen justerer automatisk fodringshastighed, foder varighed og membranklemningstryk i henhold til koncentrationsdata, stabiliserer den endelige filterkagefugtighed mellem 55%~70%, reducerer overløbslækage og tilstopning af filterklud forårsaget af inkonsekvent slamdensitet.

2. Gylletilførselspumpe med variabel frekvens

Forbundet med koncentrationsmåler via 4~20mA signal; når indkommende slam er overkoncentreret, reduceres pumpen driftsfrekvens til langsom fodring; ved for tynd gylle øges pumpen for at øge fodermængden. Indse lukket sløjfe automatisk fodring og undgå manuel hyppig pumpejustering.

3. Automatic Flocculant Dosing System

Koncentrationsdata styrer automatisk medikamenttilsætning: højkoncentrationsslam øger doseringen af flokkuleringsmiddel automatisk, lavkoncentreret rå væske skærer kemisk fodringsmængde, sparer 18% ~ 28% koaguleringsomkostninger og undgår overdreven kemisk affald.

4. Spildevandsbeholderblanderomrører

Installeret foran slamlagertanken for at holde slammet fuldstændig homogeniseret og ensartet koncentration, før det kommer ind tilførselsrørledning, reducerer drastisk skarpe koncentrationsudsving, som påvirker måling af koncentrationsmålere præcision og filterpressens kørestabilitet.

5. Intelligent PLC centralt styreskab

Indsaml koncentrationsdata, filterpressedriftsparametre, pumpens driftsstatus synkront; indse fuld-proces ubemandet automatisk kontrol af slamkonditionering, tilførsel og filterpresning, understøtter historiske data opbevaring og fjernkontrol af skyen via RS485-kommunikation.

6. Hjælpemåleinstrumenter (valgfrit)

Online pH-monitor: Overvåg syre-base-udsving i udskrivningsfarvespildevand, match koncentrationsdata for at justere filterplade anti-korrosionskonfiguration og medikamentformel;

Rørledningselektromagnetisk flowmåler: Samarbejd med koncentrationsmåler for at beregne total tørslam i realtid vægt til produktionsstatistik.

7. Gylletransportør & filterkageudledningstransportør

Stabil fodring styret af koncentration forbedrer filterkagedannende konsistens; ensartet tør filterkage er mere praktisk til automatisk transport og udadgående bortskaffelse af slam.

Produkt certificering

Alle rustfrit stål Inline Tubular Slurry Concentration Meter har opnået CE-certificering, der overholder EU standarder for elektrisk sikkerhed og elektromagnetisk kompatibilitet, berettiget til fri omsætning på det europæiske marked.

Produkter passerer relevant ISO kvalitetsstyringssystem certificering, hele produktionsflowet følger standardiseret kvalitetskontrol specifikationer.

Fuldstændige formelle certificeringsdokumenter kan leveres til kundetoldangivelse, projektbud og tredjeparts inspektion.
