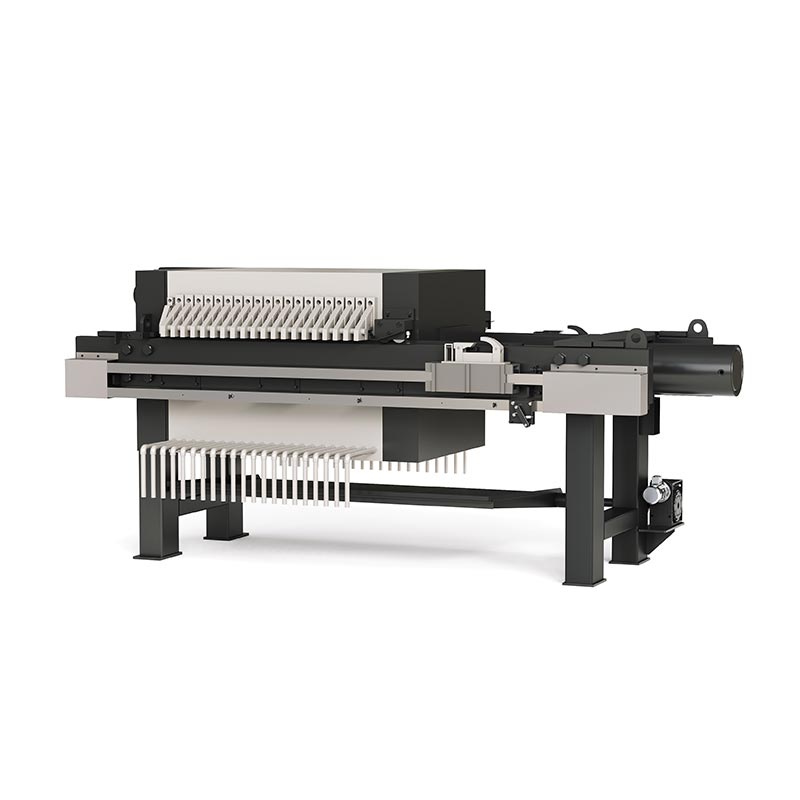

Kommunalt spildevandskammer Filterpresse

SINOU, en pålidelig producent og leverandør fra Kina, leverer professionel kommunalt spildevandskammerfilterpresse for globale kunder. Dette udstyr er specielt udviklet til kommunalt slam med højt organisk indhold, fint partikler og høj viskositet.

Det vedtager højstyrke kammerfilterplader og stabilt hydraulisk system for at realisere grundigt faststof-væske-separation, hvilket i høj grad reducerer slamvolumen og sænker bortskaffelsesomkostningerne. Hele maskinen understøtter fuldt ud automatisk betjening inklusive pladelukning, fremføring, filtrering, pladetræk og kageudtømning, med enkel vedligeholdelse og stabil ydeevne.

Vi leverer tilpasset filtreringsområde, pladestørrelse og kontroltilstand til at opfylde anderledes kommunal spildevandsbehandlingskapacitet og anlægsforhold.

Produktdetaljer

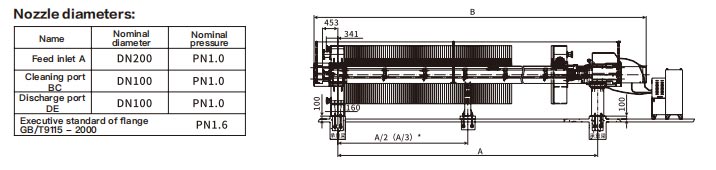

1. Specifikation af dyse og rørledning

● Indløb A: DN200, Nominelt tryk PN1.0

● Rengøringsport BC: DN100, Nominelt tryk PN1.0

● Udløbsport DE: DN100, Nominelt tryk PN1.0

● Flangestandard: GB/T9115-2000, PN1.6

● Storkaliber foderindtag sikrer jævn fremføring af kommunalt slam med højt faststofindhold, hvilket effektivt undgår blokering under langvarig kontinuerlig drift. Standardiserede rense- og udledningsporte laver rørledninger vedligeholdelse og restudledning mere bekvemt.

2. Strukturelle dimensionsdetaljer

● Front-end installationsdimension: 453mm / 341mm

● Foderindløbs centerhøjde: 160 mm

● Bundstøttehøjde: 100 mm

● Fodafstand: A; Totallængde: B

● Mellemstøtteposition: A/2 (A/3) til store modeller

● Rimelig højde layout matcher konventionelt kloakanlæg installationsplads. Multi-point mellemstøtter forbedre rammestabiliteten og forhindre deformation under langsigtede arbejdsforhold med tung belastning.

3. Tekniske kerneparametre (fra tegning og kommunale arbejdsforhold)

● Filtreringstryk: ≤0,6MPa

● Arbejdstemperatur: -10~90℃

● Max hydraulisk beskyttelsestryk: 29MPa

● Max hydraulisk komprimeringstryk: 25MPa

● Maks. effektiv slaglængde af oliecylinder: 750 mm

● Nominel diameter af komprimeringsoliecylinder: 320 mm

● Hydraulisk stationsmotoreffekt: 4,0+2,2KW

● Højtryksstabilt hydraulisk system giver varig klemkraft, velegnet til 24-timers kontinuerlig afvanding af kommunalt slam med højt organisk stof og fine partikler.

4. Materiale og strukturelle designdetaljer

● Filterplade: Forstærket polypropylenkammerfilterplade, højtryksmodstand, anti-ældning, ikke let at deformeres under langvarig kommunal slamkorrosion.

● Ramme: Kraftig kulstofstålramme med anti-rust malingsbehandling, stærk bæreevne, stabil samlet struktur.

● Filterdug: Speciel anti-tilstopningsfilterdug til kommunalt slam, høj vandgennemtrængelighed, ikke let at blokere af fine organiske partikler.

● Hydraulisk system: Forseglede hydrauliske komponenter, stabil trykudgang, lav fejlrate.

5. Arbejdsprocesdetaljer

● Hydraulisk system komprimerer filterpladerne tæt for at danne forseglede filterkamre.

● Kommunalt slam pumpes ind i kamrene gennem DN200 tilførselsindtag af stor kaliber.

● Under stabilt filtreringstryk opnås faststof-væske-separation; filtrat strømmer ud gennem udløbsporte.

● Efter filtrering trækkes filterpladerne automatisk op, tør filterkage falder af.

● Regelmæssig rengøring via rengøringsporte holder udstyret glat til langvarig drift.

6. Kommunalt orienterede designhøjdepunkter

● Indløb af stor kaliber tilpasser sig til højviskositet kommunalt slam

● Multi-støtte rammedesign til langvarig kontinuerlig drift

● Struktur med lav vedligeholdelse, hvilket reducerer omkostningerne til drift af spildevandsanlæg

Standardiserede porte for nem forbindelse med kloakbehandlingsrørledningssystem

Parameterspecifikation

Note:Elementer med "*" betyder at have et par mellemstøtter.

※ Disse parametre er kun til reference til modelvalg; for nøjagtige data henvises til tegningerne forudsat.

Arbejdsprincip

Den kommunale spildevandskammerfilterpresse anvender hydraulisk kompression + tryktilførselsfiltreringsprincip til realisere effektiv fast-væske-separering af byspildevandsslam, gennemført i fire kontinuerlige trin.

1. Filterpladekompression og kammerdannelse

Det hydrauliske system driver oliecylinderen til at skubbe halepladen fremad og komprimerer hele kammerfilteret tæt plader mellem hovedplade og haleplade. Forseglede hule filterkamre er dannet mellem tilstødende filter plader, der giver lukket plads til slamfiltrering.

2. Slamfodring og indledende filtrering

Kommunalt slam pumpes ind i hvert filterkammer gennem det store kaliber DN200 fødeindtag. Under stabil fodring tryk trænger vand i slam gennem filterdugen og strømmer ud fra væskeudløbet, mens faste partikler opfanges af filterdug og akkumuleres gradvist inde i kamrene for at danne filterkage.

3. Dyb filtrering & kagedannelse

Ved kontinuerlig fodring tykner filterkagen gradvist. Højtrykshydrauliksystemet holder stabilt kompressionskraft for at sikre tæt forsegling af filterplader. Fine organiske partikler og suspenderede stoffer i kommunalt slam er helt fanget, hvilket opnår en grundig afvanding under konstant tryk.

4. Automatisk pladetræk og filterkageudledning

Efter endt filtrering trækker det hydrauliske system oliecylinderen tilbage. Pladetrækanordningen trækker filter tallerkener åbnes en efter en. Under tyngdekraften falder den afvandede, tørre filterkage automatisk af og afslutter én gang cyklus. Rengøringsporte bruges til regelmæssig udskylning af rester for at forhindre blokering af rørledningen.

Denne mekaniske trykfiltreringsstruktur er meget målrettet mod højorganisk, finpartikelslam, med stabil afvandingseffekt, filterkage med lav fugtighed og klart filtrat, der passer perfekt til byspildevand krav til behandling.

Forholdsregler ved brug af kommunalt spildevandskammerfilterpresse

1. Forholdsregler før operation

● Inden du starter den kommunale kloakkammerfilterpresse, skal du kontrollere, om alle filterplader er pænt arrangeret og filterkluden er flad, intakt og fri for folder eller beskadigelse for at undgå slamlækage.

● Undersøg hydraulikoliestanden, oliekvaliteten og rørledningens tæthed af filterpressen; efterfyld olie eller udskift den hvis forringet.

● Bekræft, at fødepumpetrykket er stabilt; start ikke udstyret med tom last i længere tid.

● Kontroller det elektriske styresystem, sensorer og nødstopfunktion for at sikre normal drift.

● Sørg for, at alle renseporte og udløbsporte er frie, før der tilføres kommunalt slam.

2. Forholdsregler under drift

● Kontroller fødetrykket strengt inden for det nominelle område (≤0,6MPa) for at forhindre, at for stort tryk beskadiger filterplader og filterdug fra filterpressen.

● Foder ikke overdimensionerede urenheder, hårdt snavs eller store partikler for at undgå at blokere DN200 foderindtaget eller ridse filterplader af udstyret.

● Overvåg slamkoncentrationen; tilsæt flokkuleringsmiddel rimeligt til højorganisk kommunalt slam for at forbedre filtreringen effektivitet.

● Hold kontinuerlig og stabil drift; undgå hyppige start-stop, som påvirker afvandingsstabiliteten.

● Observer trykændringer og filtrattilstand i realtid; stands straks driften, hvis der er lækage eller unormalt tryk opstår.

● Rør ikke ved bevægelige dele såsom trækpladevogn, kæde og gear under automatisk kørsel.

3. Forholdsregler efter operation og daglig vedligeholdelse

● Rengør filterklud, filterkamre og alle porte på filteret. Tryk grundigt efter hver batch for at fjerne resterende kommunalt slam og organisk snavs, hvilket forhindrer tilstopning og lugt.

● Hold hydrauliksystemet rent, undgå at spildevand trænger ind i hydraulikolie for at undgå komponentkorrosion.

● Kontroller regelmæssigt ramme, bolte og understøtninger; stram løse dele for at bevare udstyrets strukturelle stabilitet.

● Udskift slidt filterklud og ældningspakninger rettidigt for at sikre langsigtet stabil ydeevne af det kommunale spildevand Kammerfilterpresse.

● Hold udstyret tørt og ventileret; lad ikke ætsende spildevand trække rammen i blød i længere tid.

4. Forholdsregler for sikkerhed og langvarig brug

● Følg nøje de elektriske sikkerhedsspecifikationer; afbryde strømforsyningen under vedligeholdelse af filterpressen.

● Juster ikke hydraulisk tryk og programparametre vilkårligt uden professionel vejledning.

● Arbejd inden for arbejdstemperaturområdet -10℃ ~ 90℃; undgå overtemperaturdrift.

● Ved langvarig nedlukning skal alle dele rengøres grundigt, resterende vand tømmes og der udføres antirustbehandling.

Hvorfor vælge SINOU?

1. Professionelt kommuneorienteret tilpasset design

Vores kommunale kloakkammerfilterpresse er specielt optimeret til højorganiske, fine partikler og viskøse byområder spildevandsslam. Det store DN200-tilførselsindtag og udvidede flowkanaler forhindrer effektivt tilstopning, perfekt matcher de kommunale rensningsanlægs arbejdsegenskaber.

2. Stabil højtryksydelse og pålidelig afvandingseffekt

Udstyret med et højtrykshydrauliksystem (maks. komprimeringstryk 25MPa), holder vores produkt stabilt klemkraft for 24-timers kontinuerlig drift. Det sikrer en filterkage med lav fugtighed og klart filtrat, hvilket hjælper spildevandsanlæg opfylder konstant strenge miljømæssige udledningsstandarder.

3. Holdbart materiale og lang levetid

Vi anvender fortykkede, forstærkede polypropylen-filterplader og en kraftig anti-korrosionsstålramme til produktet. Hele maskinen modstår slamkorrosion og strukturel deformation, hvilket i høj grad reducerer udskiftning og vedligeholdelse omkostninger i langsigtede kommunale projekter.

4. Fuldautomatisk og arbejdsbesparende drift

Vores filterpresse understøtter intelligent PLC automatisk kontrol, herunder pladelukning, fremføring, filtrering, plade træk og kageudledning. Det reducerer manuel indgriben, sænker arbejdsomkostningerne og forbedrer det samlede spildevand behandlingseffektivitet.

5. Streng kvalitetskontrol og standardiseret produktion

Hvert produkt gennemgår fuld-last tryktest, tætningstest og elektrisk sikkerhedstest før levering. Alle produkter overholder internationale industristandarder, med komplette testrapporter og certificeringer.

6. Fuldfør eftersalgssupport og projekterfaring

Vi har rig praktisk erfaring med kommunale spildevandsprojekter verden over. Vi tilbyder installationsvejledning på stedet, driftstræning, reservedelsforsyning og langvarig teknisk eftersalgsservice til Filterpressen.

7. Omkostningseffektiv og moden løsning

Sammenlignet med membranfilterpresser har vores filterpresse lavere indkøbs- og driftsomkostninger, stabil ydeevne og enklere vedligeholdelse. Det er den mest omkostningseffektive faststof-væske separationsløsning til kommunalt spildevand behandling.

Eksempel på politik

Vi leverer IKKE prøver eller prøvemaskiner. Vores kommunale spildevandskammerfilterpresse tilhører storstilet industrielt udstyr med stort volumen, tung vægt, høje produktionsomkostninger og tilpasset konfiguration. Det kan ikke produceres eller transporteres som en lille prøve.

For at bekræfte kvaliteten kan du tjekke vores:

● CE-certificering

● UL 508 testrapport

● Fabriksproduktionsvideo

● Video om betjening på stedet

● Afsluttede kommunale spildevandsprojektsager

● Tredjepartsinspektion før forsendelse

Vi understøtter fabriksinspektion på stedet, online live-udsendelsesinspektion og tredjepartsinspektion for at sikre produktet kvalitet opfylder dine projektkrav.

Almindelige problemer og løsninger

1. Slamlækage mellem filterplader

● Årsag: Filterklud foldet eller beskadiget; filterplader ikke helt lukkede; fødetryk for højt.
● Løsning: Geninstaller filterkluden fladt; udskift beskadiget klud; kontrollere hydraulisk tryk; reducere fødetrykket af filterpresse.

2. Filterklud eller tilførselsport tilstoppes let

● Årsag: Kommunalt slam har fine organiske partikler, høj viskositet eller utilstrækkeligt flokkuleringsmiddel.
● Løsning: Tilsæt flokkuleringsmiddel korrekt; rengør filterklud regelmæssigt; brug en speciel anti-tilstopningsfilterklud til filteret tryk.

3. Filterkagens fugtighed er for høj

● Årsag: Utilstrækkeligt tryktryk; kort filtreringstid; filterklud tilstoppet eller slidt.
● Løsning: Øg arbejdstrykket; forlænge filtreringstiden; rense eller udskifte filterklud af det kommunale spildevand Kammerfilterpresse.

4. Filtrater grumset og ikke klart

● Årsag: Filterklud i stykker; tætningsfejl; filterplade beskadiget.
● Løsning: Udskift beskadiget filterklud; tjek tætningsdele; reparere eller udskifte filterpladerne på filterpressen.

5. Hydrauliksystem intet tryk eller langsom handling

● Årsag: Lavt hydraulikolieniveau; olielækage; hydrauliske dele slidte eller defekte.
● Løsning: Efterfyld hydraulikolie; kontrollere og reparere lækage; udskift defekte dele af filterpressen.

6. Automatisk drift unormal eller cyklus sidder fast

● Årsag: Fejljustering af sensor; program parameter fejl; ustabil strømforsyning.
● Løsning: Juster sensorposition; nulstil kontrolprogram; sikre stabil spænding til filterpressen.

7. Filterkage svær at slippe automatisk

● Årsag: Gyllen er for klæbrig; lav afvandingseffekt; ældning af filterklud.
● Løsning: Optimer flokkuleringseffekten; forlænge pressetiden; udskift den anti-klæbende filterdug på filterpressen.

8. Udstyrsstøj eller vibration er for stor

● Årsag: Fundament ujævnt; bolte løse; bevægelige dele dårligt smurt.
● Løsning: Udjævn installationsjorden; spænd fastgørelsesbolte; smøre bevægelige dele af filterpressen.

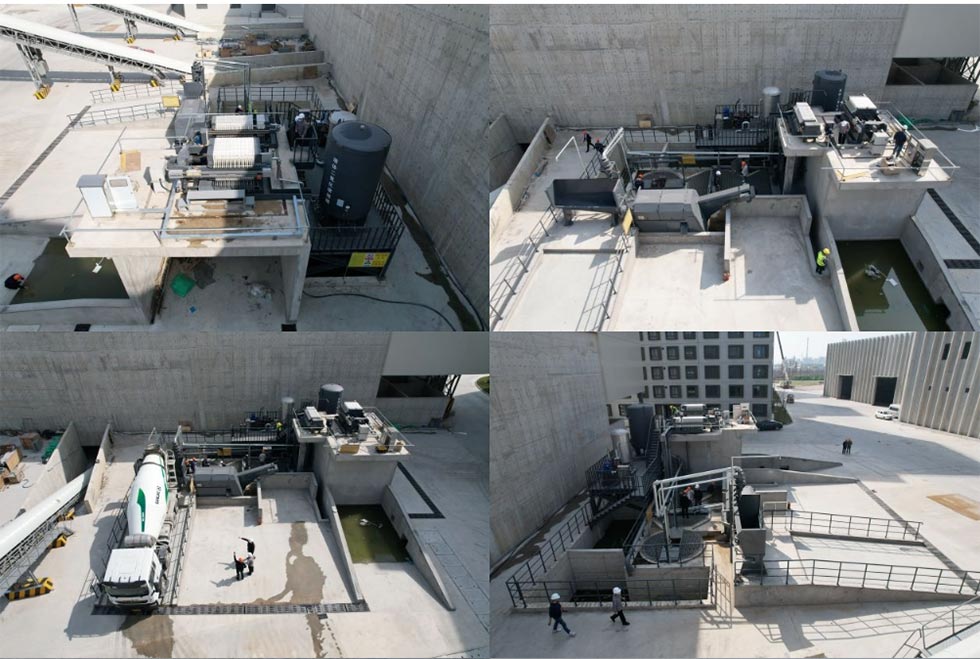

Projektcase: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Projektbaggrund

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. er en nøglevirksomhed, der beskæftiger sig med præfabrikerede betonkomponenter, kommerciel beton og produktion af nye byggematerialer. Under storstilet produktion, en der dannes store mængder byggegylle, betonspildevand og blandingsrester, med høj viskositet, fine partikler og høje krav til miljøbeskyttelsesudledning. Kunden havde brug for en stald, effektiv og fuldautomatisk faststof-væske separationsløsning for at imødekomme miljøbeskyttelse på stedet og produktionsbehov.

2. Udstyrsløsning

Vi leverede den skræddersyede kommunale kloakkammerfilterpresse til kunden, som er specielt optimeret til konstruktion og betongylle.

● Stabil kammerfiltreringsstruktur, velegnet til langvarig kontinuerlig drift

● Stor kaliber fødeport og anti-tilstopningsdesign for at undgå blokering forårsaget af fine partikler

● Fuldautomatisk styring for at reducere manuel betjening

● Stabil afvandingseffekt, lav filterkagefugtighed, praktisk til transport og bortskaffelse

3. Projektresultater

1. Effektiv faststof-væske separation realiseret; filtrat klart og genanvendeligt, der opfylder miljømæssige udledningsstandarder

2. Filterkagens fugt reduceres effektivt, volumen reduceres betydeligt, hvilket sænker bortskaffelsesomkostningerne

3. 24-timers stabil drift, der matcher den højintensive produktionsrytme af byggematerialebasen

4. Enkel betjening og lav fejlrate, anerkendt af kundens produktion og miljøbeskyttelse afdelinger

4. Projektværdi

Dette projekt viser, at vores filterpresse har fremragende tilpasningsevne og stabilitet i konstruktion, præfabrikerede komponenter og kommercielle betonproduktionsscenarier. Det hjælper store byggematerialer virksomheder opnår grøn produktion, reducerer miljøtrykket og forbedrer de økonomiske fordele.
